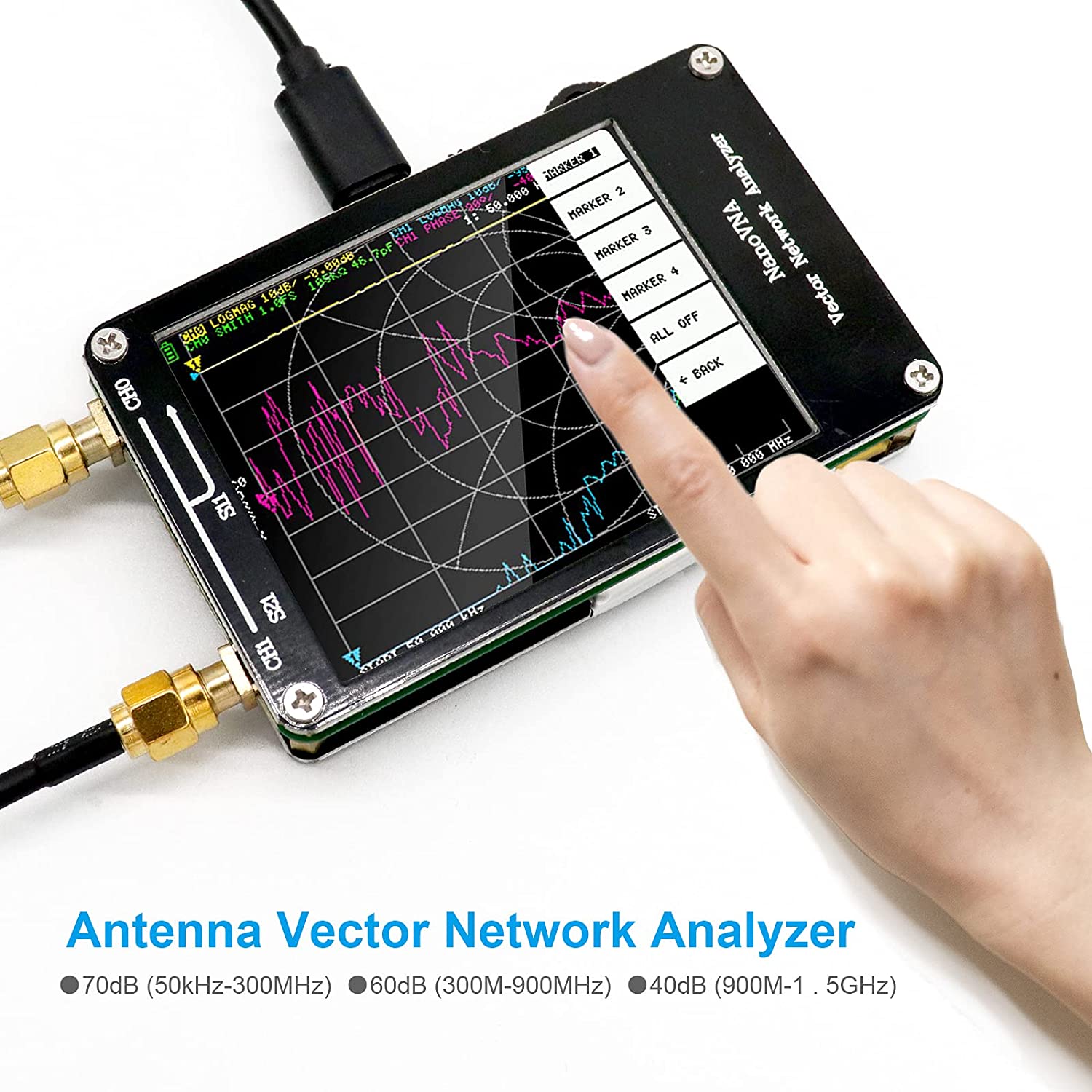

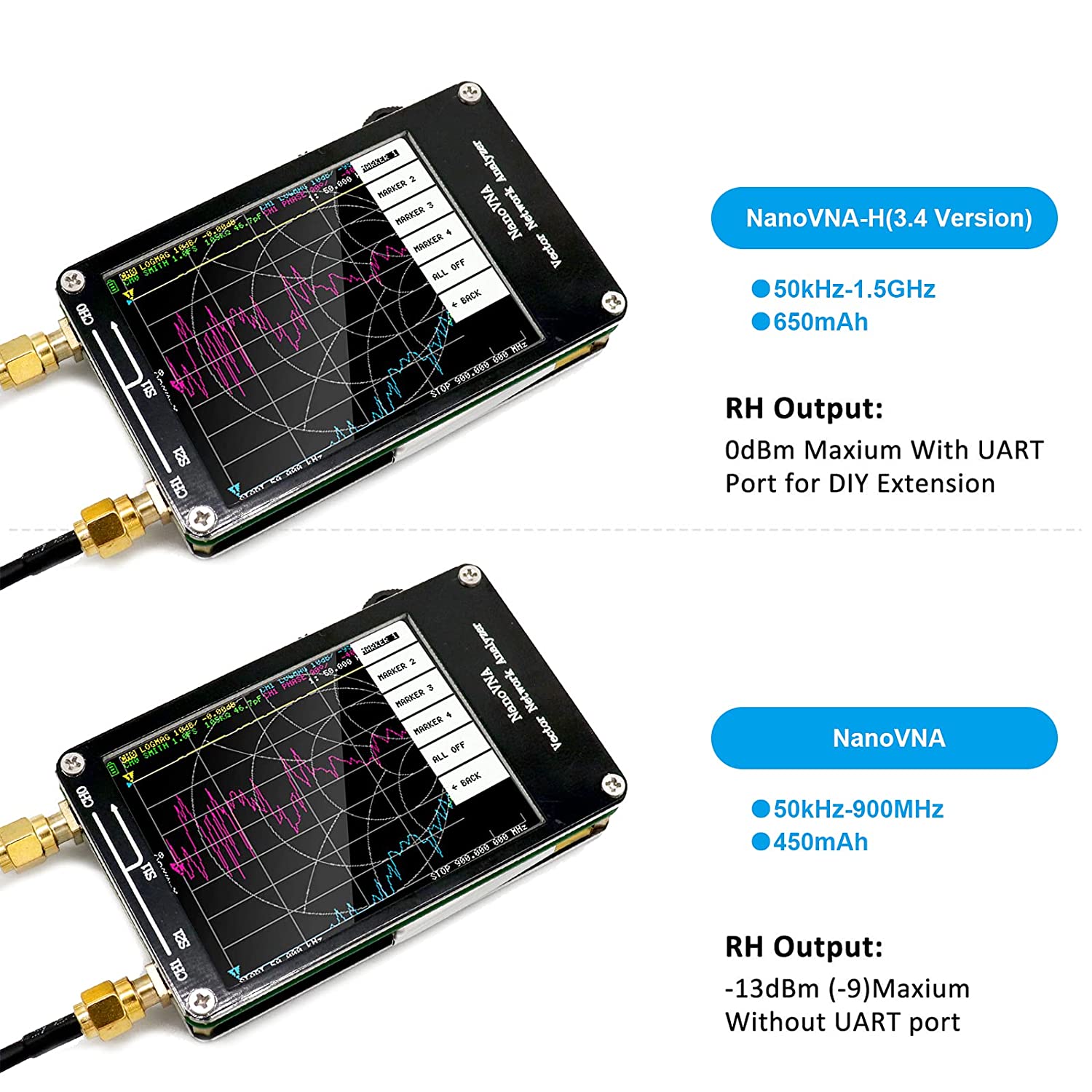

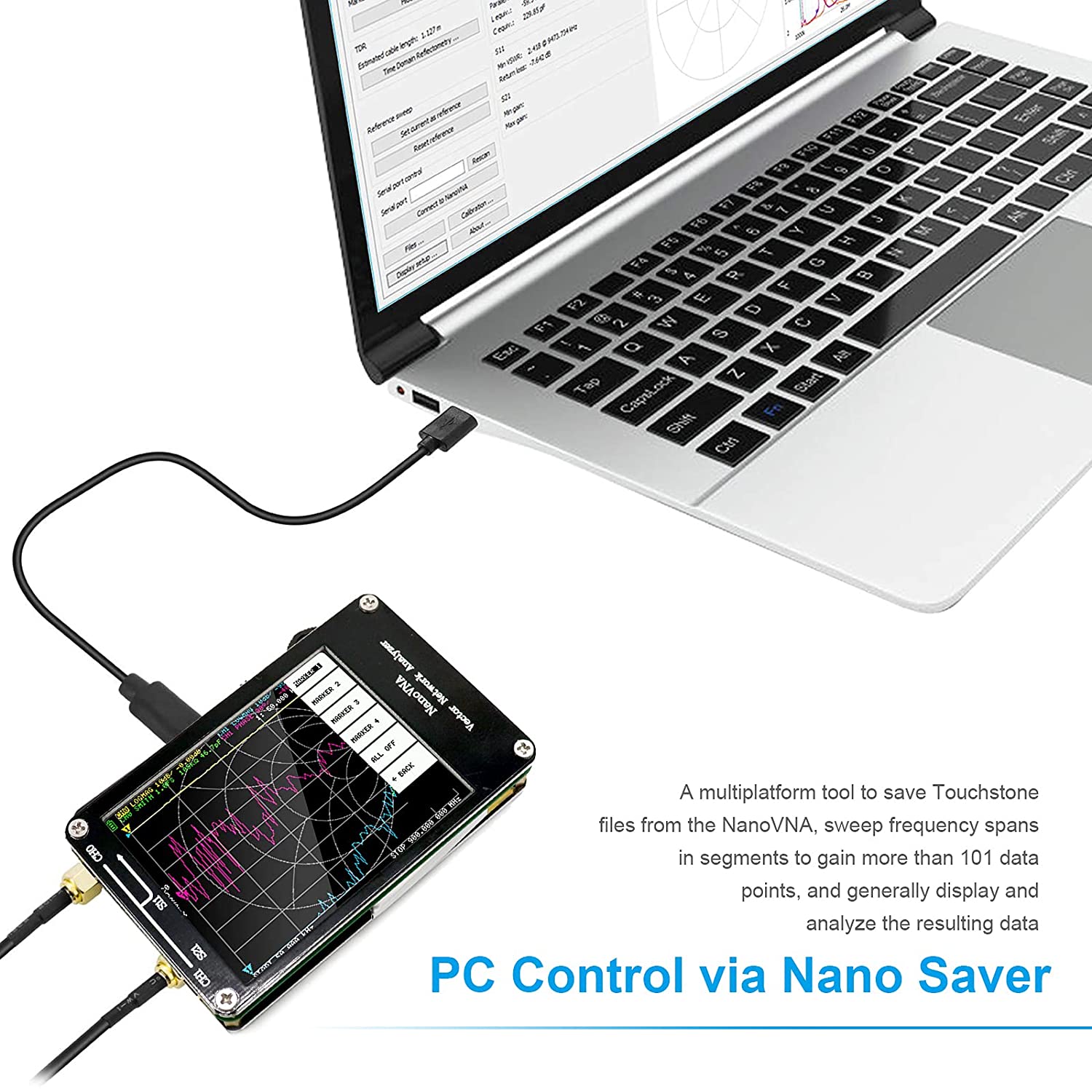

S-a adaugat managementul circuitului bateriei, mai sigur. Placa revizuita, va puteti conecta la telefonul mobil cu un cablu de tip C (placa originala necesita cablu OTG) Telefonul dvs. va afisa o imagine HD clara. Conceput ca o aplicatie de control convenabila si usoara pe PC, puteti descarca fisiere SNP (Touchstone) pentru software-ul de proiectare si simulare radio. Aveti o husa de protectie si rezistenta la praf. Algoritmul de frecventa imbunatatit poate folosi expansiunea armonica impara a lui si5351 pentru a suporta frecventa de masurare de pana la 1,5 GHz. Gama de frecventa 50K-300MHz a iesirii directe si5351 ofera o dinamica de peste 70dB. Banda extinsa de 300M-900MHz ofera o dinamica de peste 60dB, iar banda de 900M-1.5GHz are o dinamica de peste 40dB Functii multiple: functia principala standard a firmware-ului este utilizata pentru a masura puterea antenei. Metoda TX / RX poate masura toti parametrii S11 si S21. Daca aveti nevoie de S12 si S22, trebuie sa inlocuiti manual cablajul portului transceiver. Alimentare puternica si sigura: acest VNA functioneaza cu baterii sau USB. Baterie incorporata de 650 mAh, poate functiona continuu timp de 2 ore, daca este nevoie de timp de lucru suplimentar, poate fi conectata la banca de alimentare sau la sursa de alimentare.
Specificatii:

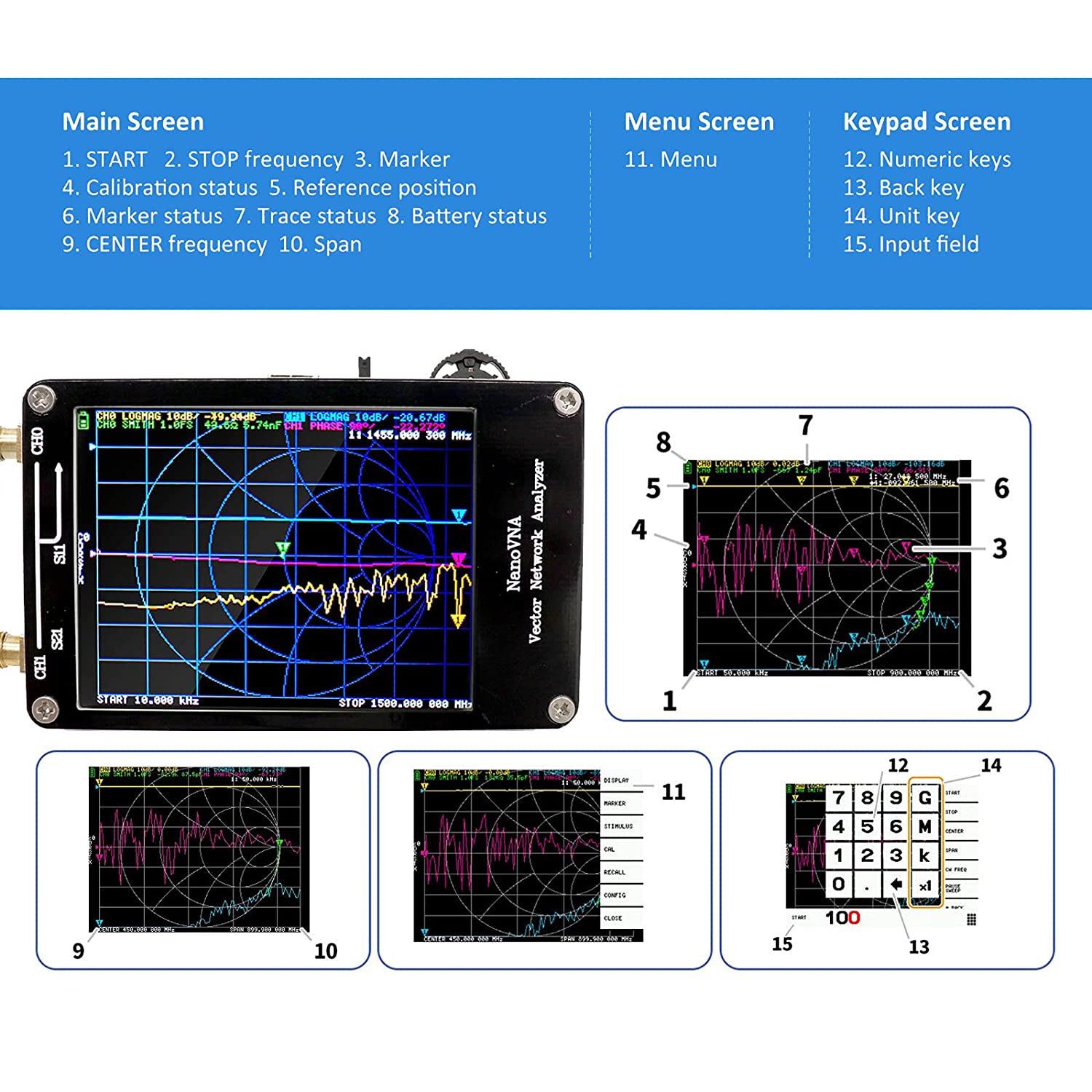

Ecran: TFT de 2,8 inchi (320 x 240). Iesire RF: 0dBm (± 2dBm) Port SWR: <1,1. Dimensiune: 54 mm x 85,5 mm x 11 mm Greutate: 63 g Frecventa de masurare: 10 kHz - 1,5 GHz. Interval de masurare: 70 dB (50 kHz - 300 MHz), 60 dB (300 M - 900 MHz, 40 dB (900 M - 1,5 GHz)) Interfata USB: USB tip C Mod de comunicare: CDC (serial) Alimentare: USB 5 V 120 mAh poate fi alimentat cu acumulator, curent maxim de incarcare 300 mAh (bateria inclusa). Numar de puncte de scanare: 101 (fix) Urmarirea afisajului: 4, marcaj 4, salvare setari: 5. Client web Nano VNA / aplicatie web pentru Android.

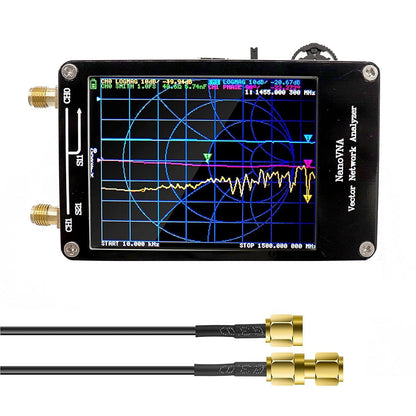

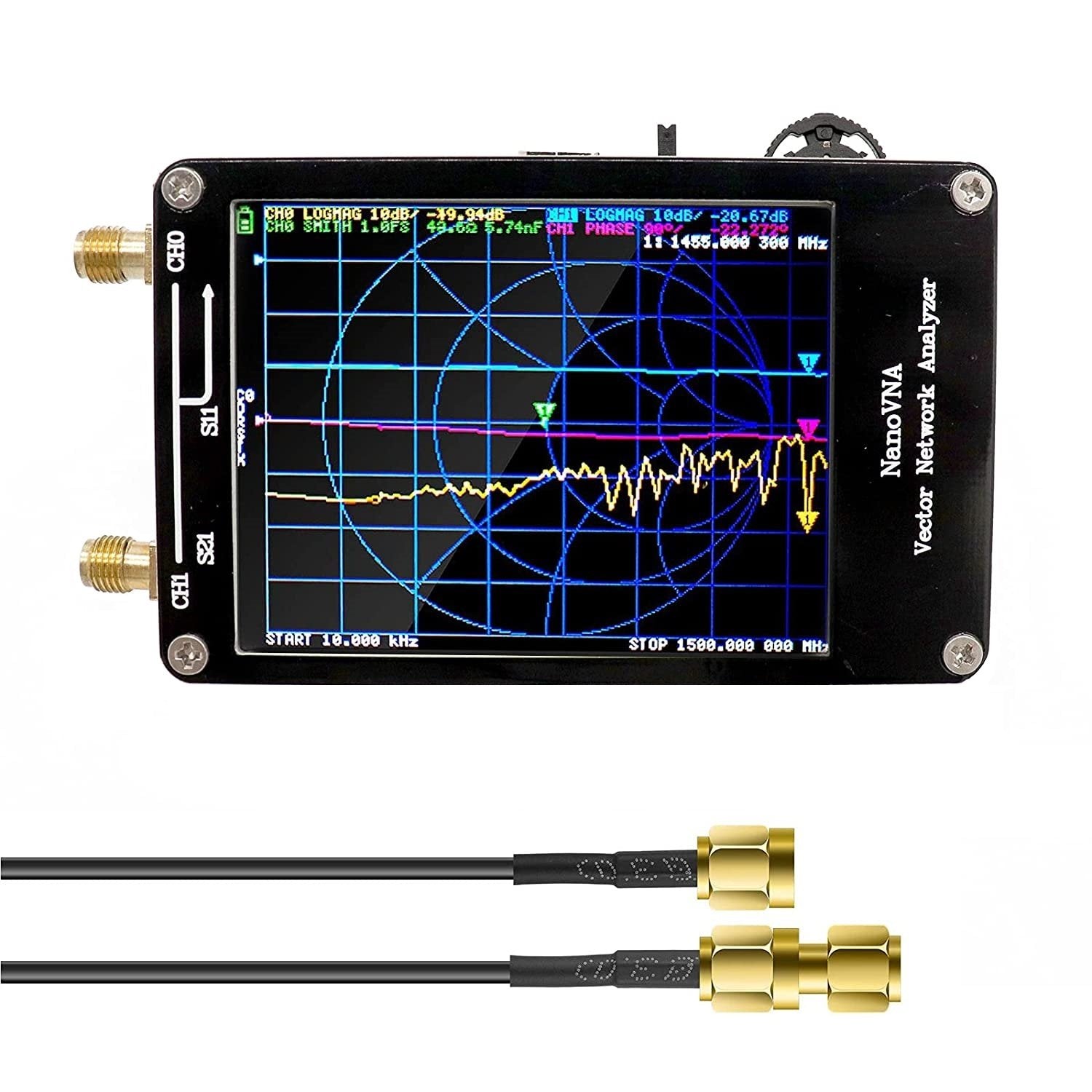

Pachetul include:

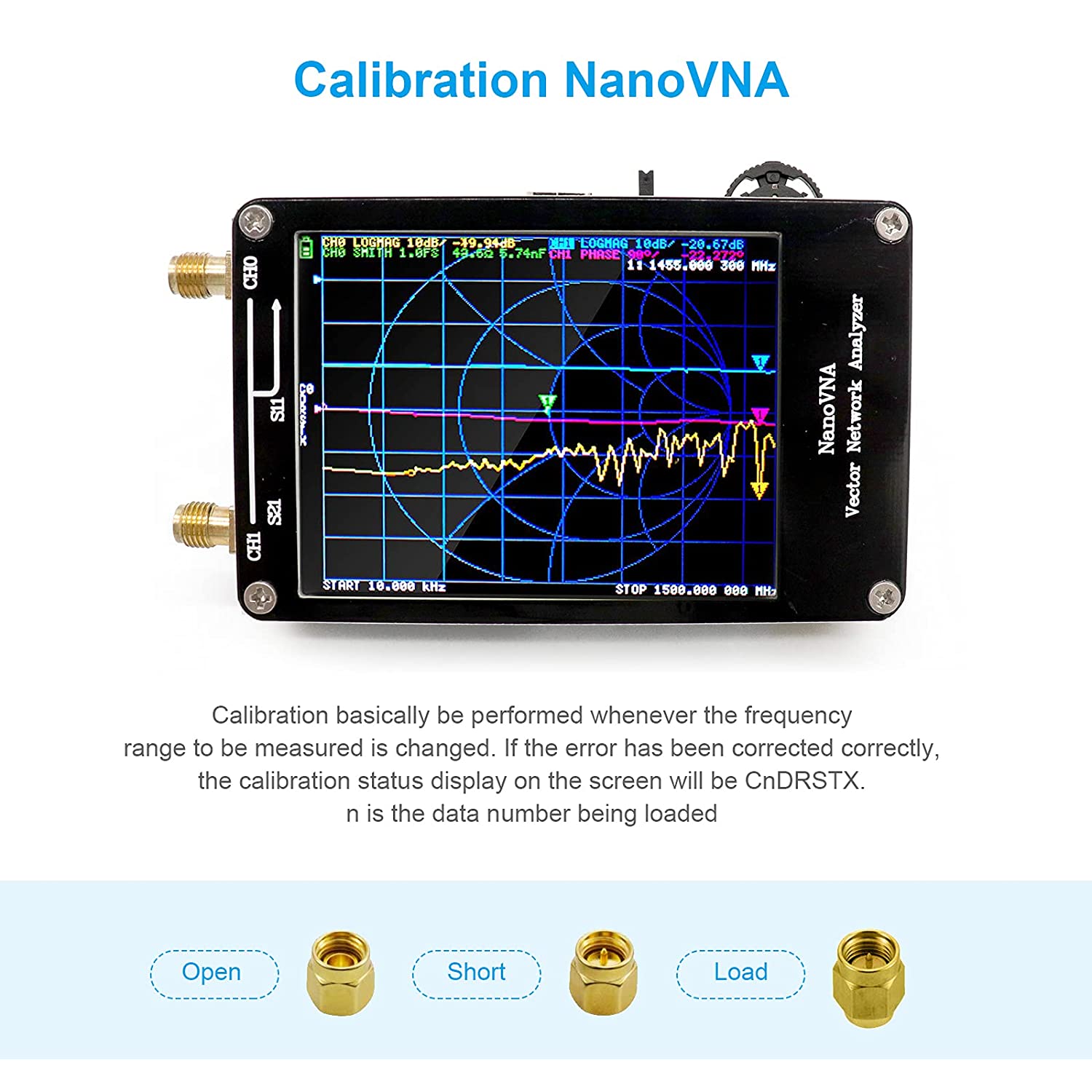

1 x gazda NanoVNA (cu baterie). 1 x cablu de date USB tip C. 2 x 30 mm SMA mufa tata RG174 cablu RF 1 x kit de calibrare simplu SMA. 1 x SMA mama-mama
